引言

　　在高端制造與特種行業中，印鈔對設備的要求尤為嚴苛。鈔票生產不僅需要精密的印刷工藝，更依賴強大的圖形處理能力來實現實時檢測與質量控制。近日，某印鈔企業為提升其生產線的圖形處理效率，引入了東田工控基于工業機器視覺需求定制的4U工控機DT-610L-JH420MA，為印鈔檢測環節提供了可靠的計算支撐。

　　背景介紹與需求

　　該印鈔公司原有產線在圖像采集與處理環節面臨算力瓶頸。隨著鈔票防偽技術的升級，生產線需要處理更高分辨率的圖像數據，對圖形渲染速度和穩定性提出了更高要求?？蛻?hù)的核心訴求是：一臺能夠支持獨立顯卡的4U上架式工控機，具備充足的擴展能力，以滿足未來算法升級的需求。

　　具體配置上，客戶指定了Intel I7 10代處理器、32GB內存（16G*2）及1TB機械硬盤，并要求整機具備工業級可靠性，能夠7×24小時穩定運行。

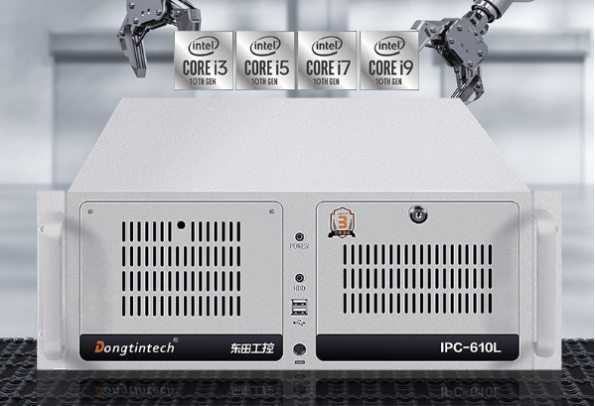

　　東田方案：工業機器視覺工控機DT-610L-JH420MA

　　東田工程師推薦了DT-610L-JH420MA這款專為工業機器視覺場景設計的工控機。該機型基于Intel H420E芯片組，完全適配LGA1200架構的10代Core處理器，完美搭載客戶所需的I7-10700 CPU。內存方面，設備提供2條DDR4 DIMM插槽，支持2933/3200MHz高頻內存，客戶配置的16G*2雙通道內存可充分發揮集成顯卡與獨立顯卡的性能。

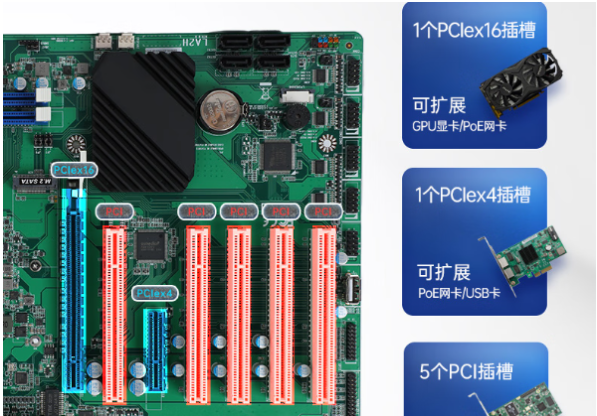

　　為滿足圖形處理需求，該工控機通過1個PCle X16插槽成功擴展了RTX3080Ti GPU卡，為鈔票圖像的超高清顯示與實時渲染提供了澎湃動力。同時，設備保留了1個PCle X4插槽和5個傳統PCI插槽，為后續擴展PoE網卡或數據采集卡預留了充足空間，體現了工業機器視覺平臺對多類型外設的強大兼容性。

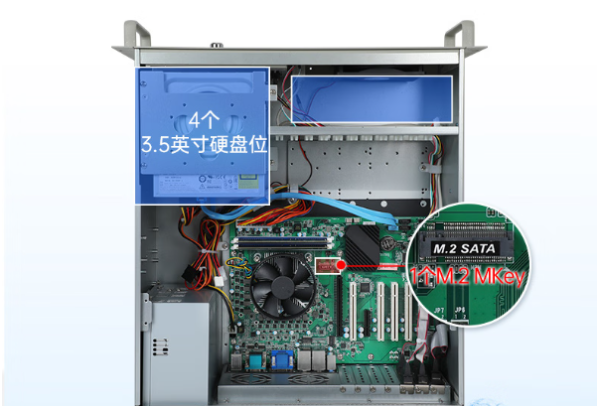

　　在存儲上，機器支持1個M.2接口和4個SATA接口，客戶選配的1T機械硬盤與未來可加的SSD形成了靈活的分層存儲方案。

　　場景應用

　　在生產車間應用中，DT-610L-JH420MA被部署于印刷質量檢測工位：

　　其強大的GPU算力能夠同時處理多路高清攝像頭傳回的印張圖像，對微小的字符缺陷、色彩偏差進行毫秒級比對。通過擴展的PCI插槽，客戶后續還可加裝專用的數據采集卡，同步采集壓印過程中的壓力、溫度等傳感數據，將物理參數與視覺圖像關聯分析，構建更完善的數字化質量追溯體系。

　　此外，該工控機采用300W額定電源，并支持升級至550W冗余電源，確保了在裝配大功率顯卡后的供電穩定性。其430*480*177mm的堅固機箱和約23KG的穩重設計，有效抵抗了車間現場的震動與電磁干擾，保障了工業機器視覺檢測的精度與連續性。

　　結語

　　通過引入東田DT-610L-JH420MA工控機，該印鈔企業成功解決了圖形處理的性能瓶頸，實現了更精準、更高效的在線質量檢測。這款4U工控機不僅滿足了當前對獨立顯卡和高性能計算的需求，其豐富的擴展槽位更為未來引入更復雜的工業機器視覺算法和智能控制方案奠定了堅實基礎。
