在醫療影像設備不斷邁向智能化與精準化的今天，高性能、小體積的工控設備成為關鍵支撐。某科技醫療公司面向超聲影像處理系統，提出了一項極具挑戰性的需求，小box工控機DTB-3312-Q670E，結合靈活供電與強擴展設計，成功交付了一套穩定可靠的嵌入式解決方案，助力超聲設備實現高質量實時成像。

　　一、背景介紹與需求

　　該公司研發的新一代超聲診斷系統，需將采集的超聲信號通過采集卡送入計算機，經CPU與GPU協同處理，最終實時成像于顯示器。項目對硬件提出明確要求：

　　處理器需搭載Intel?第13代酷睿i7及以上，配備32GB內存、512GB固態與4TB機械硬盤，并支持NVIDIA GeForce RTX 3060級別顯卡；

　　需額外加裝視頻采集卡，并保障系統持續穩定運行；

　　設備必須置于已定型的儀器箱內，空間嚴格限制在240×240×480mm；

　　需提供外部5V供電能力，支持超聲儀器與顯示器集中取電。

　　二、東田方案：小box工控機DTB-3312-Q670E

　　為滿足上述嚴苛條件，東田推薦了工業級小box工控機DTB-3312-Q670E，并完成以下適配：

　?、?強勁核心配置

　　搭載Intel? Q670E芯片組，支持第12/13/14代酷睿i3/i5/i7/i9處理器，輕松滿足i7 13代及以上性能需求。配備2個DDR5 SODIMM插槽，最高支持64GB 4800MHz內存，可靈活配置至32GB以上；提供M.2 2280 NVMe固態插槽與2個SATA接口，完美兼容512GB SSD+4TB HDD存儲方案。

　　② 擴展與顯卡支持

　　機箱雖緊湊，仍提供1個PCIe x16插槽（Gen3）與2個PCIe x8插槽，可同時安裝NVIDIA RTX 3060顯卡及視頻采集卡。內部另設2個全尺寸mini-PCIe插槽，支持功能模塊進一步擴展。

　?、?緊湊結構與工業可靠性

　　整機尺寸僅為157×280×188mm（寬×深×高），重量約4.2kg，可輕松融入客戶240mm×240mm×480mm箱體。支持-25℃~60℃寬溫運行，搭配寬溫內存與硬盤后可適應苛刻環境，確保醫療設備持續穩定。

　?、?供電與接口配置

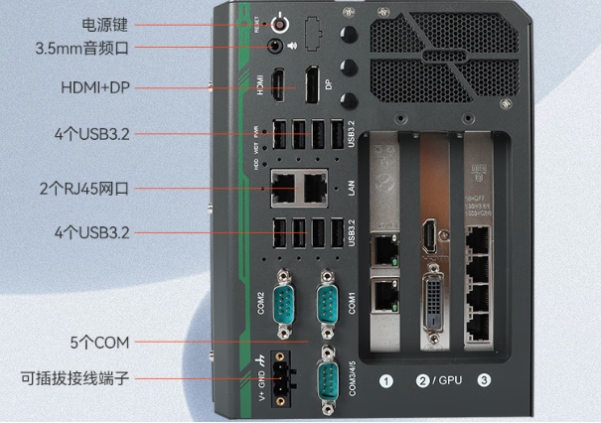

　　采用雙開關電源方案：主機通過12~35V DC供電，額外模塊獨立取電，保障系統整體電力充足。背面提供豐富接口：包括2個2.5G+千兆網口、8個USB 3.2、多路RS232/422/485串口、HDMI與DP顯示輸出，全面支持?jǐn)?shù)據采集、顯示輸出與外設連接。

　　三、場景應用

　　在該超聲影像系統中，DTB-3312-Q670E承擔了核心數據處理與圖像生成任務：

　　高速數據接收：通過采集卡接入超聲傳感器信號，經由PCIe高速通道傳輸至系統；

　　并行計算成像：Intel 13代i7處理器與RTX 3060顯卡協同，實時處理超聲數據，完成圖像重建與增強；

　　多屏輸出與控制：利用DP與HDMI接口輸出高清影像至醫療顯示器，并通過多串口與USB接口連接控制模塊；

　　一體化供電管理：通過外部電源方案，為超聲探頭、顯示器等外圍設備提供穩定5V電力，簡化系統布線。

　　整套系統在狹小空間內實現了采集、處理、顯示全流程集成，運行穩定，圖像延遲低，完全滿足醫療實時診斷要求。

　　四、結語

　　東田工控小box工控機DTB-3312-Q670E憑借其緊湊架構、強大擴展性與工業級可靠性，在醫療超聲影像領域中展現了高度適配性與價值。它不僅解決了空間限制與多卡兼容的難題，更通過靈活的供電設計與寬溫支持，確保了在關鍵醫療場景中的持續穩定運行。

　　如果有相關需求，歡迎在線聯系，高級工程師團隊為您服務！
