一、工控機定義

　　工控機，是一種加固的增強型個人計算機。工控機是一種采用總線結構，對生產過程及機電設備、工藝裝備進行檢測與控制的工具總稱。工控機具有重要的計算機屬性和特征，如具有計算機CPU、硬盤、內存、外設及接口，并有操作系統、控制網絡和協議、計算能力、友好的人機界面。工控機經常會在環境比較惡劣的環境下運行，對數據的安全性要求也更高，所以工控機通常會進行加固、防塵、防潮、防腐蝕、防輻射等特殊設計。

　　二、通信接口

　　通信接口-是指中央處理器和標準通信子系統之間的接口。 如：RS232接口。RS232接口就是串口，電腦機箱后方的9芯插座，旁邊一般有 "|O|O|" 樣標識。

　　計算機與計算機或計算機與終端之間的數據傳送可以采用串行通訊和并行通訊二種方式。由于串行通訊方式具有使用線路少、成本低，特別是在遠程傳輸時，避免了多條線路特性的不一致而被廣泛采用。 在串行通訊時，要求通訊雙方都采用一個標準接口，使不同的設備可以方便地連接通訊。 RS-232-C接口（又稱 EIA RS-232-C）是最常用的一種串行通訊接口。

　　三、類型

　　1.標準串口（RS232）

　　RS-232-C總線標準設有25條信號線，包括一個主通道和一個輔助通道，在多數情況下主要使用主通道，對于一般雙工通信，僅需幾條信號線就可實現，如一條發送線、一條接收線及一條地線。RS-232-C標準規定，驅動器允許有2500pF的電容負載，通信距離將受此電容限制，例如，采用150pF/m的通信電纜時，最大通信距離為15m；若每米電纜的電容量減小，通信距離可以增加。傳輸距離短的另一原因是RS-232屬單端信號傳送，存在共地噪聲和不能抑制共模干擾等問題，因此一般用于20m以內的通信。

　　2.RS-485

　　RS-485總線,在要求通信距離為幾十米到上千米時，廣泛采用RS-485 串行總線標準。RS-485采用平衡發送和差分接收，因此具有抑制共模干擾的能力。加上總線收發器具有高靈敏度，能檢測低至200mV的電壓，故傳輸信號能在千米以外得到恢復。 RS-485采用半雙工工作方式，任何時候只能有一點處于發送狀態，因此，發送電路須由使能信號加以控制。RS-485用于多點互連時非常方便，可以省掉許多信號線。應用RS-485 可以聯網構成分布式系統，其允許最多并聯32臺驅動器和32臺接收器。

　　四、如何將232調485串口

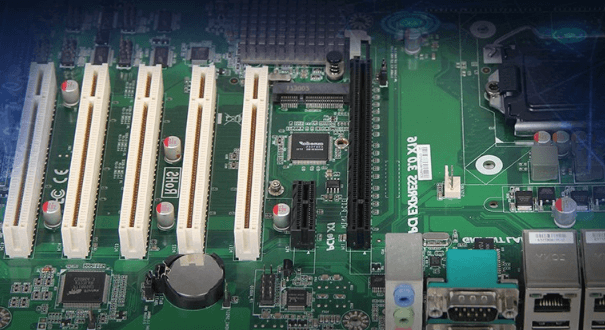

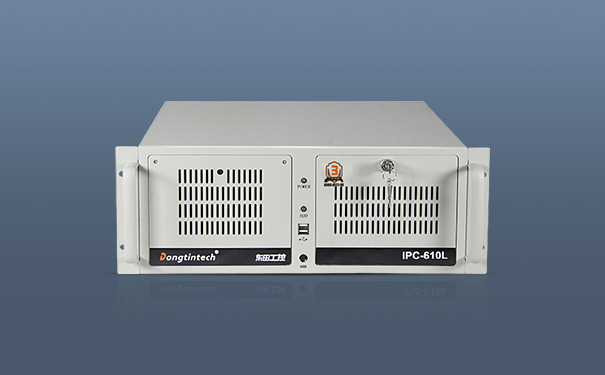

　　我們以東田一款4U工控機DT-610L-JH61MAI作案例

　　1.開機按Delete進入BIOS界面選擇advanced選項

　　2.可以看到4個選項只有COM3、COM4能修改串口類型

　　3.COM3設置為RS485

　　4.COM4設置為RS485

　　5.然后F4保存退出
